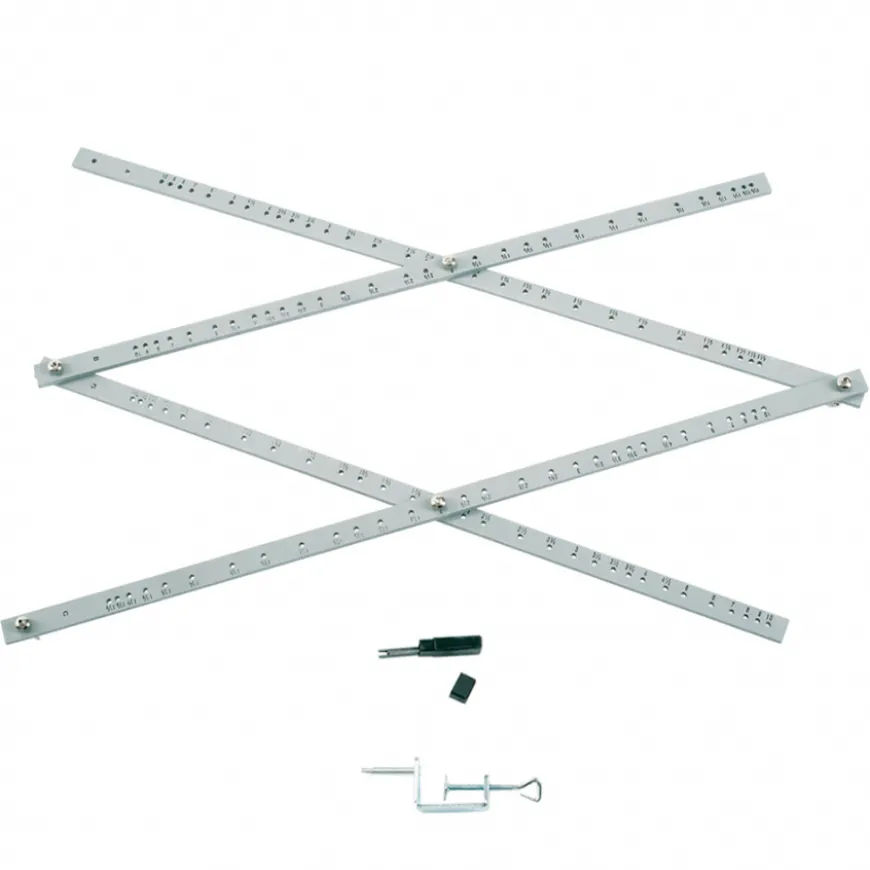

Pantógrafo Madeira Dalbe

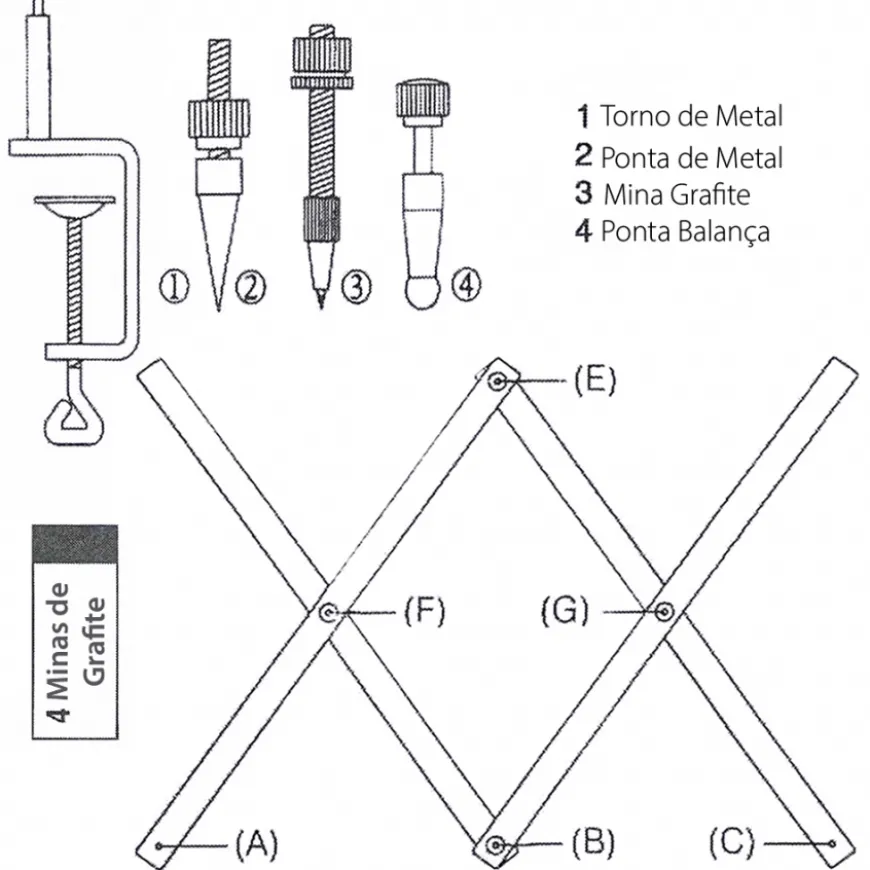

O Pantógrafo é uma ferramenta utilizada para modificar a escala de desenho. Pode ser utilizado tanto para alargar, como para reduzir, até cerca de 10 vezes, desenhos, mapas, impressões, etc. Fixe o grampo de metal (1) na sua mesa de trabalho; De seguida insira a ponta seca (2) no orifício (B) do pantógrafo, a mina de grafite (3) no orifício (C) e a ponta balança (4) no orifício (E). Coloque o orifício (A) do pantógrafo no grampo de metal (1). Para alargar os desenhos: coloque o desenho por baixo da ponta seca e siga as linhas do desenho original, este será copiado com a mina de grafite. Para reduzir o desenho, inverta as posições das pontas (B) e (C). Para alterar a escala, mova os parafusos (F) e (G) para os outros orifícios desejados. Veja todas as letras e números na imagem 2.
