BERLIN – Pasta Refractaria Cinza SIO 2

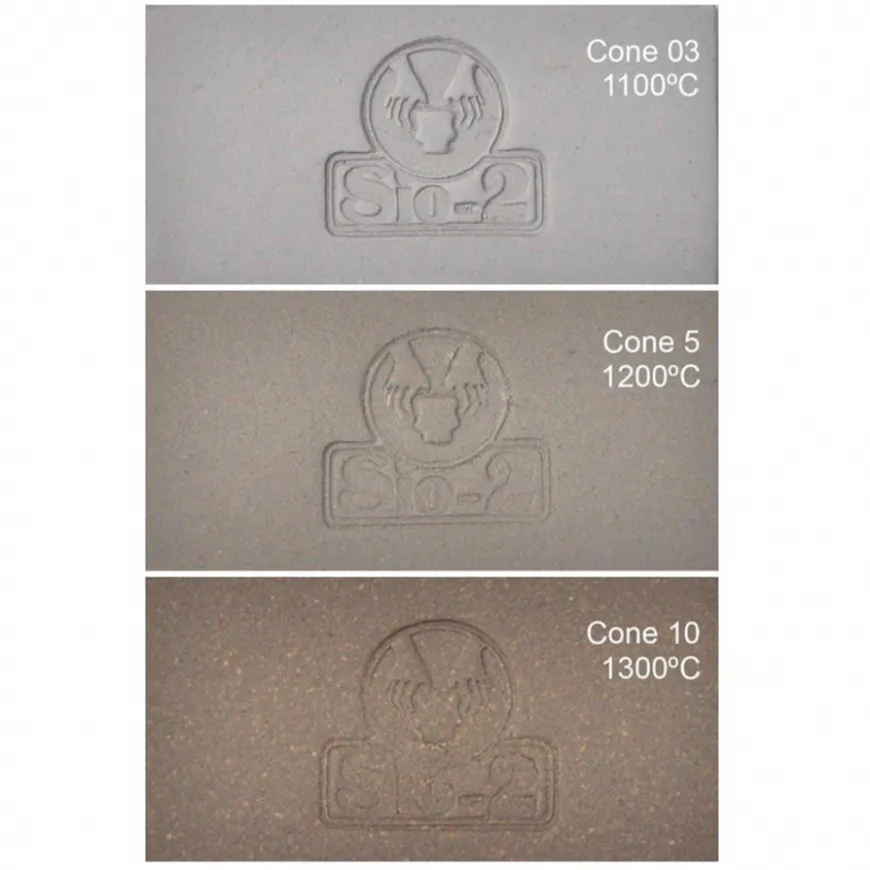

Argila de grés cinzenta com 40% de chamote impalpável 0-0,2 mm (até 80 Mesh). Formulada para cerâmica artística, é ideal para tornear e modelar peças suaves com detalhes finos. O elevado teor de chamote confere um excelente comportamento durante a secagem e a cozedura. Consoante a temperatura de cozedura, desenvolve uma gama interessante de tons de cinzento, desde cimento até cinzento escuro, que satisfaz as tendências mais vanguardistas da cerâmica artística. Adequada para louça de mesa (segura para uso alimentar), de acordo com a norma ISO 6486. Disponível em corpo extrudido (forma húmida).
-Temperatura de cozedura: 1200-1300ºC / Cone 5-10;
-Temperatura de biscoito: 1000ºC / Cone 06;
-Teor de água: 19%;
-Plasticidade (IP Atterberg): 16;
-Teor de carbonato (CaCO3): 0%;
-Retração da secagem: 5.7%;
-Retração da queima 1300ºC: 6.4%;
-Porosidade (absorção de água) a 1300ºC: 0.1%;
-Resistência à flexão a seco: 2.9 N/mm2;
-Resistência à flexão queimada 1300ºC: 53.2 N/mm2;
-Coeficiente térmico 1250ºC (25-500ºC): 60.1×10-7ºC-1.
